STATIE POMPARE BAZIN FAGURE PEHD

Konti Hidroplast - Macedonia
https://www.konti-hidroplast.com.mk/
Statiile de pompare prefabricate sunt adecvate pentru colectarea si pomparea:
  • apelor uzate si reziduale din domeniul casnic si comunal;
  • apelor uzate care contin materii fecale pentru evacuarea apei din localitati sau cartiere ale oraselor;
  • apelor reziduale industriale;
  • apelor pluviale.

DENUMIRE

Cantitate

Descriere

Bazin statie pompare

TIP FAGURE



1 buc

Material PEID, tub cu clasa de rigiditate SN4/8/10:

Caracteristici material:

Caracteristică

UM

Standard   verificare

Valoare

normativă

declarată

Indice fluiditate la cald (MFR) la 190oC/ 5Kg

g/10 min

EN ISO  1133-1 Metoda A

≤ 1,6

1,5

Densitate

kg/m3

EN ISO

1183-1

≥ 940

955

Modul de elasticitate

MPa

EN ISO 527-2

≥ 800

1000



Hcorp = 2.000 mm – 10.500 mm; Htot = 2.300 mm – 10.800 mm

Dint = 1000mm, 1300mm, 1400mm, 1.500 mm, 1600mm, 1800mm, 2000mm, 2200mm, 2400 mm, 2800 mm

Sistem de ridicat

1 buc

  • Sistem de ridicat pompe din statie pompare cu capacitate de ridicare de maxim 600 kg;
  • greutate totala sistem: 23.5 Kg
  • Braț telescopic cu indicator de suprasarcină integrat
  • Lamele de coloană care permit atașarea troliului unic și 2 intervale de rază
  • (900 - 1200mm sau 1200 - 1500mm)
  • Certificare conform EN795:2012 - ca parte a unui sistem conform cu standardul EN363. În conformitate cu standardul AS/NZS 5532:2013
  • Sistemul poate fi utilizat si în atmosfere explozive în Zona 2 conform regulamentelor ATEX.
  • Rotația la 360° sub sarcină complete

Capac carosabil:

Grupa 4, D. 400 conform EN 124 (sau capac inox cu sistem hidraulic de actionare)

2 buc

Material compozit, D600, clasa D400, de culoare neagra, prevazut cu sistem antifurt fixat deasupra unei prelungiri D. 630 H300

Un capac este destinat manevrarii cosului, iar celalalt pentru acces in interiorul statiei si pentru manevrarea pompelor

Clasa

Dimensiuni interior (mm) / Dimensiuni exterior (mm)

D 400

Ф600 / Ф 887



Bare pentru culisare electropompa

2 buc

INOX

Radier statie pompare

1 buc

Va fi executat de Antreprenor.

Conducta refulare

2 buc

  • Conducta de trecere prin perete (etansare prin adaos de material) se realizeaza din PEHD D.90/110/125 SDR17, PN10. Cota ax, Hax= conform proiect;
  • Instalatiile interioare – conducte, coturi, teuri, suruburi, flanse sunt inox;

Vana sertar – actionare manuala

2 buc

Vana sertar cu actionare manuala, DN50/65/80/100 cu prindere pe flansa si etansare cu garnitura:

  • Material corp vana: GJS 500;
  • Material sertar: GJS 500+EPDM/NBR;
  • Piulita sertar: alama, cu posibilitate de inlocuire;
  • Tija: AISI 420, cu filet roluit;
  • garnitura dintre corp si capac: EPDM, capac: GJS 500;
  • Etansarea tijei si a pachetului de etansare se face cu O-ringuri: EPDM/NBR;
  • Pachetul de etansare este protejat cu garnitura anti-praf: garnitura NBR;
  • Suruburi corp - capac zincate, protejate cu parafina
  • Piulita tijei este din alama rezistenta la dezincare, cu posibilitate de inlocuire
  • Vopsit RAL 5015 epoxy 250 µm;

Clapet antiretur cu bila

2 buc

  • PN10/16 - DN 65/80 – prindere cu flanse;
  • Material GJS500;
  • Etansare cu garnitura EPDM;
  • Vopsea epoxy 250 µm

Conducta trecere cabluri electrice

1 buc

Material PEID100, SDR17, D90. Conducta este sudata pe interiorul si exteriorul bazinului, cu adaos de material. Rolul ei este acela de a scoate cablurile in afara partii carosabile, in vederea conectarii la tabloul electric.

Platforma lucru (pentru SPAU-uri H>4.5m)

1

  • material platforma integral INOX / PP;
  • prevazuta cu trapa de acces pompe;
  • mana curenta;
  • prevazuta cu gauri;

Dispozitiv sustinere pompa submersibila (cuplaj pompa)

2 buc

  • conform fisa tehnica pompa;
  • se monteaza (achizitia si livrarea se face de catre Constructor);

Lant de sustinere pompa

2 buc

INOX

Scara acces

1 buc

Material inox acoperite cu un strat de PP:

  • Trepte ancorate in structura de tip figure
  • Treptele sunt fabricate din oțel galvanizat de 12 mm încapsulate intr-o camasa de copolymer din propilena 100% nereciclata (material 100% virgin)
  • Complet etans contra contactului cu apa
  • grad de coroziune zero

Regulator de nivel cu contragreutati pentru comanda pe nivele si rotire pompe

3 buc

  • conform fisa tehnica pompa;

Cota nivel maxim de la fundul bazinului:  se regleaza functie de specificatia proiectantului, cu recomandarea ca aceasta cota sa nu depaseasca nivelul colectorului.

Conducta de aerisire

1 buc

O priza de intrare aer proaspat +  o priza evacuare aer viciat). Material PEID100 D160 SDR17, cu iesire orizontala, prin peretele statiei. Rolul sistemului de aerisire este acela de evacuare prin tiraj natural a acumularilor de gaze din zona superioara a interiorului statiei de pompare.

Sistem de ventilatie

1 buc

Material PEID100 D160 SDR17, cu iesire orizontala, prin peretele statiei. Rolul sistemului de aerisire este acela de evacuare prin tiraj fortat al acumularilor  gaze mai grele decat aerul situate in zona inferioara a interiorului statiei de pompare.

Ventilatia se realizeaza prin intermediul unui ventilator in line D.150, cu capacitate de reimprospatare a aerului de 415 - 565mc/h.

In acord cu reglementarile ErP-regulation (EC) 327/2011 privind consumul energetic sub 125 W.

Putere: 42 - 50 W – IPX4

Rotatii: 1940 – 2620 RPM [min-1];

Nivel zgomot la 3 m: 37 – 46 [dBA]

Cos de retinere din inox

1 buc

INOX

Consola

1 buc

INOX

Vana de intrare (colector)

1 buc

 Vana DN150/200/250, prinsa cu flanse pe un capat de flansa din PE 100, DN160/200/250, SDR17:

  • Material corp vana: GJS 500;
  • Material sertar: GJS 500+EPDM/NBR;
  • Piulita sertar: alama, cu posibilitate de inlocuire;
  • Tija: AISI 420, cu filet roluit;
  • garnitura dintre corp si capac: EPDM, capac: GJS 500;
  • Etansarea tijei si a pachetului de etansare se face cu O-ringuri: EPDM/NBR;
  • Pachetul de etansare este protejat cu garnitura anti-praf: garnitura NBR;
  • Suruburi corp - capac zincate, protejate cu parafina
  • Piulita tijei este din alama rezistenta la dezincare, cu posibilitate de inlocuire
  • Vopsit RAL 5015 epoxy 250 µm;

Etansarea se face prin adaos de material.

Scara de acces in zona pompelor

1 buc

Material inox acoperite cu un strat de PP:

  • Trepte ancorate in structura de tip figure
  • Treptele sunt fabricate din oțel galvanizat de 12 mm încapsulate intr-o camasa de copolymer din propilena 100% nereciclata (material 100% virgin)
  • Complet etans contra contactului cu apa
  • grad de coroziune zero

Scarile sunt sudate de corpul statiei;

Sistem de iluminare interioara

1 buc

Lampa LED, alimentare 24V.

Tablou electric&automatizare

Pompe (conform fise tehnice)

1 buc

  • conform fise pompe si proiect (nu se furnizeaza)



DENUMIRE ARTICOL

Cantitate

Observatii

Camin decantare







1 buc

Material PEID, tub cu clasa de rigiditate SN8 (Hprofil = 75 mm, grosime profil 6.5mm), cu pereti in structura tip fagure:

Hcorp = 1.800 – 7.500 mm

Dint = 1.505 mm

Dext = 1.655 mm

Standarde: EN 13476-1:2007, EN 13476-2:2007, EN 476:2001, EN 1610:2002, EN 1852-1:1999;

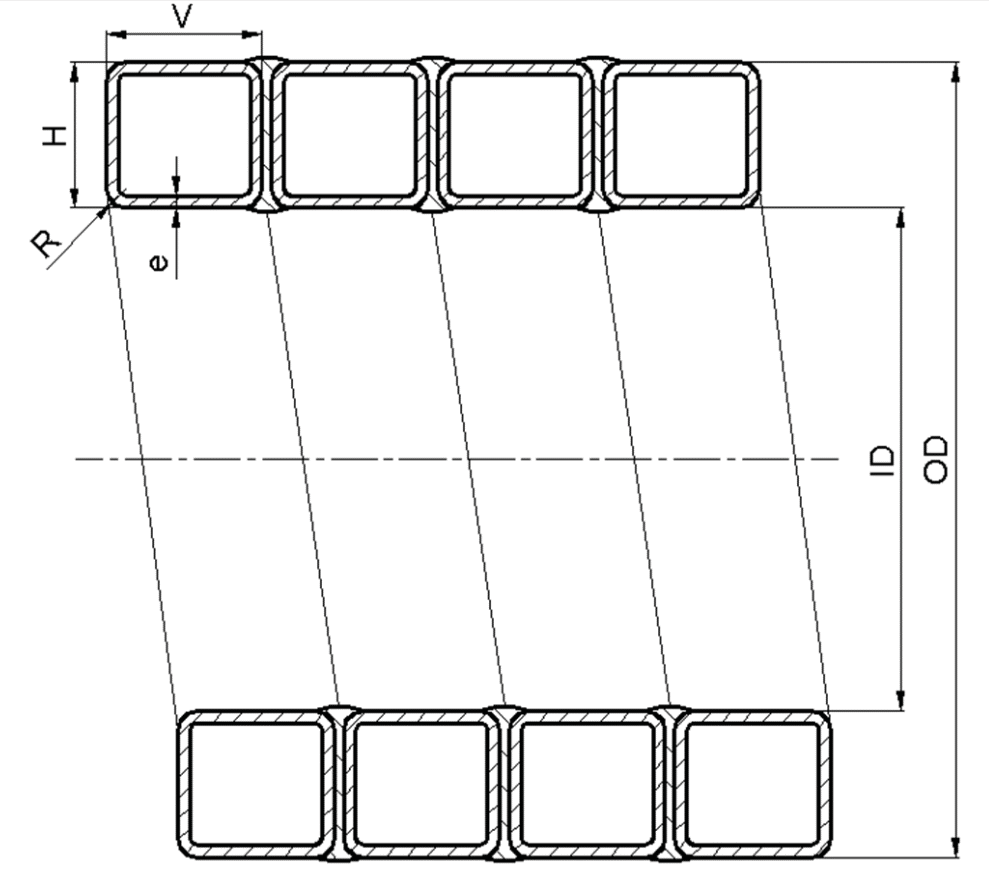

DN



DE (OD)



DI (ID)

INALTIMEA PROFILULUI (H)

GROSIMEA PROFILULUI (E)





SN 8

mm

mm

mm

mm

mm



1500

1655

1505

75

6.5











Capac carosabil

Standard EN 124 – clasa D400

1 buc

Material INOX, D600, clasa D400, de culoare verde, prevazut cu sistem antifurt fixat:

  • prevazut cu piston hidraulic – asistare la deschidere/inchidere;
  • cheie de acces sistem de blocare in 5 puncte;
  • etans – garnitura etansare EPDM in acord cu standard: EN 681-2+A1+A2:2006;

Capacul este prevazut cu sistem anti-efractie, rama se poate incastra in beton pentru a asigura 100% protectie antivandalism. Se asigura inscriptionarea Beneficiarului in acord cu cerintele impuse.

Radier statie pompare

1 buc

  • Prevazut in fundul dublu al corpului caminului;
  • Se toarna din fabrica;

Platforma lucru (pentru statii de pompare cu H>6.000 mm)

1

  • material platforma integral inox;
  • prevazuta cu trapa de acces pompe;
  • mana curenta;
  • prevazuta cu gauri;

Scara acces

1 buc

Material inox acoperite cu un strat de PP:

  • Trepte ancorate in structura de tip figure
  • Treptele sunt fabricate din oțel galvanizat de 12 mm încapsulate intr-o camasa de copolymer din propilena 100% nereciclata (material 100% virgin)
  • Complet etans contra contactului cu apa
  • grad de coroziune zero

Conducta de aerisire

1 buc

O priza de intrare aer proaspat +  o priza evacuare aer viciat). Material PEID100RC D160 SDR17, cu iesire orizontala, prin peretele statiei. Rolul sistemului de aerisire este acela de evacuare prin tiraj natural a acumularilor de gaze din zona superioara a interiorului statiei de pompare.

Sistem de ventilatie

1 buc

Material PEID100RC D160 SDR17, cu iesire orizontala, prin peretele statiei. Rolul sistemului de aerisire este acela de evacuare prin tiraj fortat al acumularilor  gaze mai grele decat aerul situate in zona inferioara a interiorului statiei de pompare.

Ventilatia se realizeaza prin intermediul unui ventilator in line D.150, cu capacitate de reimprospatare a aerului de 415 - 565mc/h.

In acord cu reglementarile ErP-regulation (EC) 327/2011 privind consumul energetic sub 125 W.

Putere: 42 - 50 W – IPX4

Rotatii: 1940 – 2620 RPM [min-1];

Nivel zgomot la 3 m: 37 – 46 [dBA]

Cos de retinere din inox

1 buc

INOX

Gratar inox

1 buc

  • material inox;
  • distanta dintre bare 75 mm;

Vana de intrare (colector)

1 buc

 Vana DN250, prinsa cu flanse pe un capat de flansa din PE 100, DN250, SDR17:

  • Material corp vana: GJS 500;
  • Material sertar: GJS 500+EPDM/NBR;
  • Piulita sertar: alama, cu posibilitate de inlocuire;
  • Tija: AISI 420, cu filet roluit;
  • garnitura dintre corp si capac: EPDM, capac: GJS 500;
  • Etansarea tijei si a pachetului de etansare se face cu O-ringuri: EPDM/NBR;
  • Pachetul de etansare este protejat cu garnitura anti-praf: garnitura NBR;
  • Suruburi corp - capac zincate, protejate cu parafina
  • Piulita tijei este din alama rezistenta la dezincare, cu posibilitate de inlocuire
  • Vopsit RAL 5015 epoxy 250 µm;

Etansarea se face prin adaos de material.

Sistem de iluminare interioara

1 buc

Lampa LED, alimentare 24V.
